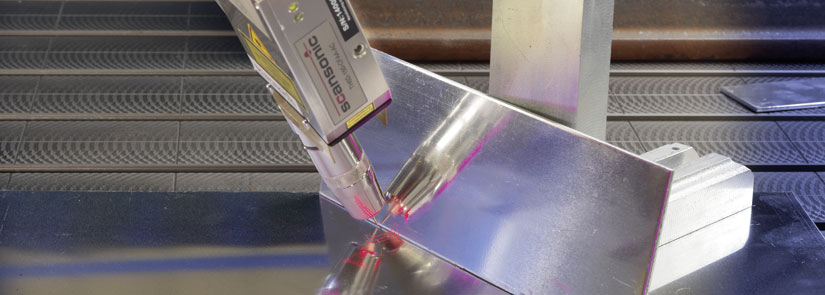

В прцессе оптического слежения TH6D прокладывает путь в направлении идеального сварного шва: элементы поверхности и стыки считываются с помощью комбинации лазерных линий и камеры, что позволяет корректировать направление сварочного шва в реальном времени. Не зависимый ни от системы, ни от процесса метод подходит для всех стандартных форм сварочного шва и типов рабочего материала.

Технология сварных соединений наивысшего уровня ...

Единственный способ эффективно работать, повышать требования к продукту и оставаться конкурентноспособным – это использование передовых систем производства.

Новые разработки и идеально скоординированные системные решения, такие как система слежения за сварочным швом TH6D и весь спектр продукции ABICOR BINZEL, способствуют улучшению автоматизированных процессов.

Универсальность, точность и устойчивость ...

Оптический датчик слежения за швом TH6D – это инновационное системное решение широкого применения в области автоматизированной сварки. Система имеет очень прочную конструкцию и гарантирует безперебойную работу даже находясь в непосредственной близости к зоне сварки благодаря встроенному световому фильтру. Высокопроизводительная обработка сигнала обеспечивает надежное слежение за сварочным швом. В особенности на отражающих поверхностях.

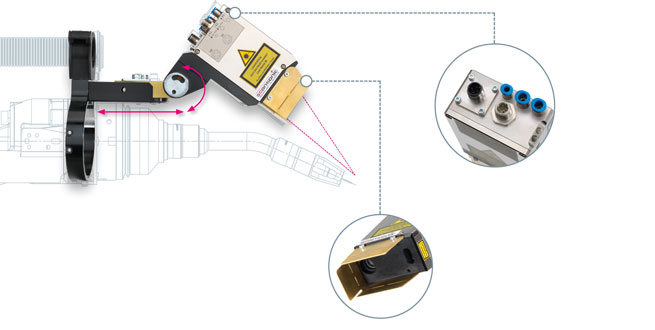

Обзор системы:

Аргументы, говорящие сами за себя:

Универсальность

• Подходит для всех стандартных форм шва
• Применим для всех стандартных поверхностей, особенно имеющих глянцевую поверхность, таких как алюминий и нержавеющая сталь
• Интеграция с хорошо известными системами управления роботами

Точность

• Точное определение шва и точная центровка головки датчика относительно шва благодаря использованию трилинейного лазера
• Надежность процесса даже при высоких требованиях к слежению за швом
• Высокая стабильность измерения данных
• Коррекция в реальном времени

Устойчивость

• Защита от брызг со встроенной воздушной очисткой защитного стекла и воздушное охлаждение датчика
• Корпус стойкий к внешним воздействиям
• Оптический фильтр для предотвращения искажения результатов
• Устойчивость к воздействию электрических полей

Технические характеристики:

Количество линий измерения: 3

Рабочая дистанция: 150 мм

Частота: 60 – 240 Hz

Габариты (ШxВxГ): 70 x 40 x 100 мм

Температура окружающей среды: 10ºC до 45ºC
